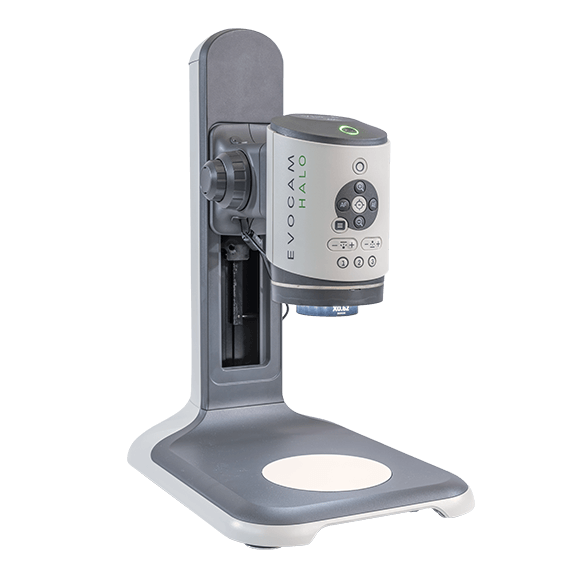

EVO Cam HALO

4K 검사가 더욱 간편해졌습니다. EVO Cam HALO 디지털 현미경은 UHD 화질을 제공하여 검사 및 측정 작업에 탁월한 정밀성과 다재다능함을 제공합니다.

검사를 위한 4K Ultra HD
지능형 기능 – 자동 렌즈 ID
매우 넓은 동적 범위 – 밝기와 대비도

EVO Cam II digital microscope next to monitor showing component inspection

4K 검사가 더욱 간편해졌습니다

EVO Cam HALO 디지털 현미경은 놀라운 4K 이미지 품질과 고급 적응형 조명을 결합하여 검사 및 측정 작업에 있어 탁월한 정밀성과 다양성을 제공합니다.

선택과 정밀도

EVO Cam HALO는 워크플로우를 최적화하고 검사 요건을 충족하며 통찰력 있는 보고를 제공하기 위해 구성 가능한 옵션을 제공합니다.

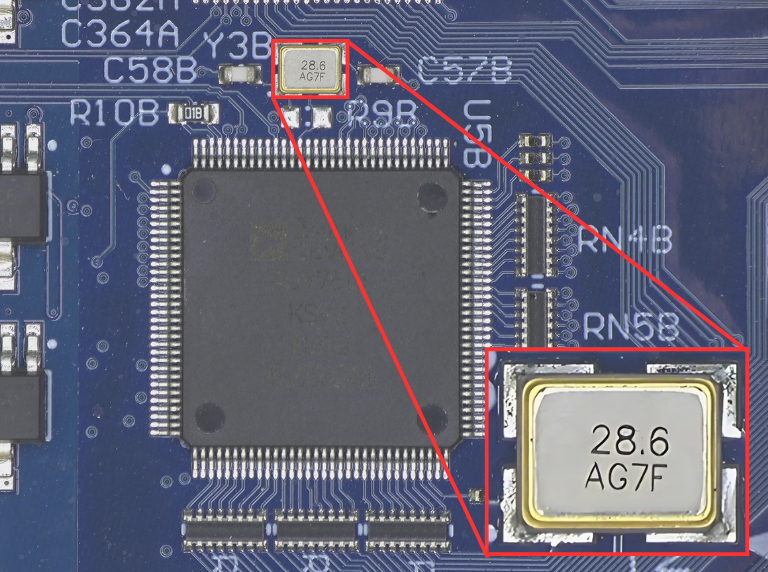

4배 더 선명한 디테일

4K 이미지 센서는 풀 HD 카메라보다 4배 더 디테일한 이미지를 제공합니다. HDR(하이 다이나믹 레인지)은 이미지의 어둡거나 밝은 영역에서 중요한 디테일이 손실되지 않도록 보장합니다.

Four users in a row using EVO-Cam II digital microscope inspecting plastic samples

뛰어난 이미지 해상도와 카메라 제어

JPEG, PNG, BMP 및 TIFF 형식의 이미지 캡처 마커 및 측정값을 포함한 주석 도구
20:1 줌 비율
위와 아래에서 조명 제어
360도 경사 및 직접 뷰어(ODV)
설정 그룹을 불러올 수 있는 3개의 사용자 지정 프리셋
측정 및 분석

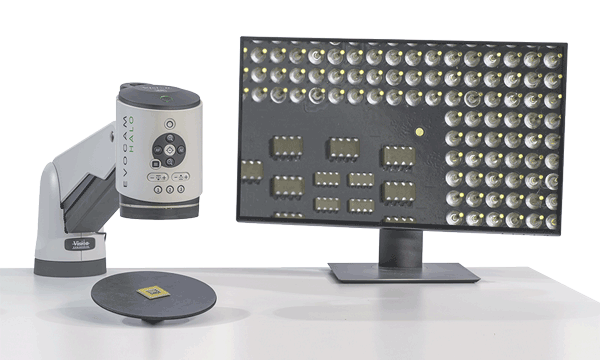

Monitor mounted on digital microscope showing metal precision components

4K UHD 30fps

고동적 범위(HDR)

0.84x to 468x

확대

지능형 기능

자동 렌즈 ID 및 조명 범위

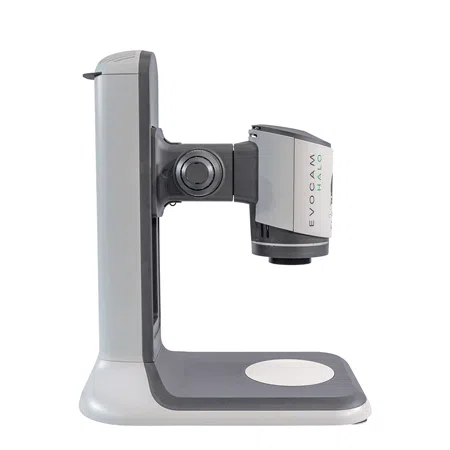

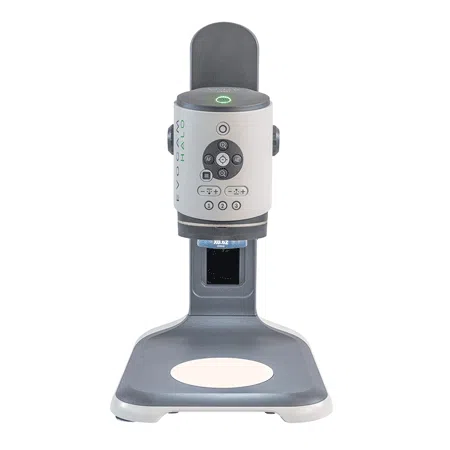

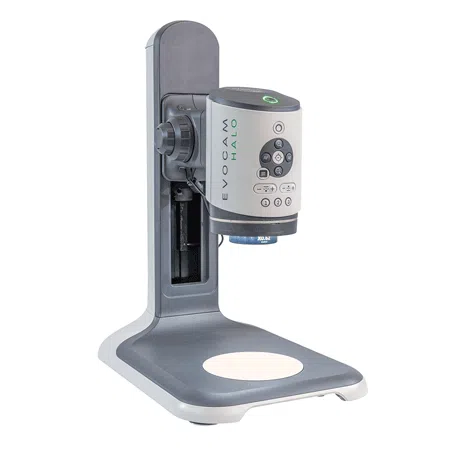

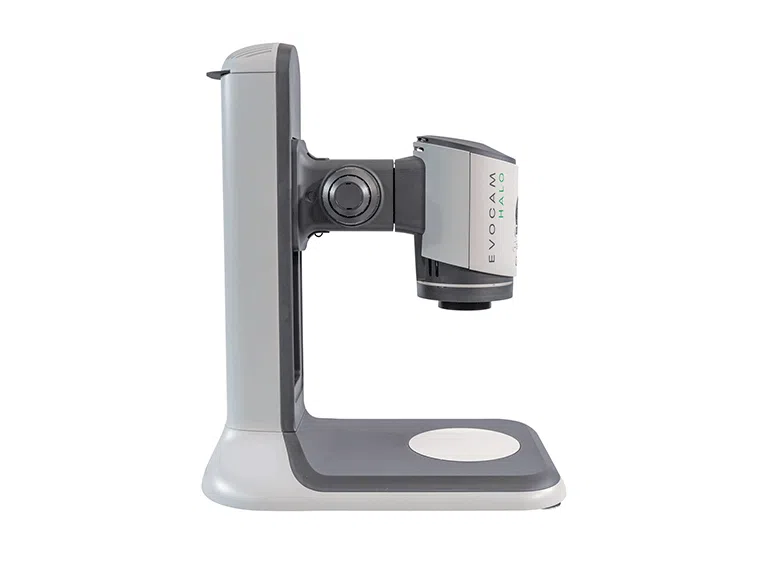

EVO Cam HALO

4K UHD 검사가 더욱 쉬워졌습니다

PCB boards under EVO Cam II digital microscope

지능형 기능

자동 렌즈 ID
사용하기 쉬운 지능형 렌즈 마운트가 배율 디스플레이를 자동으로 조정하여 매번 정확한 검사를 제공합니다.

퀵클립 링 라이트
지능형 클립형 링 라이트는 연결 시 자동으로 설정을 저장하고 불러옵니다. 사분면 제어식 백색광, 백색광, UV 및 광역 패널 조명을 카메라에 직접 장착하고 몇 초 만에 변경할 수 있습니다.

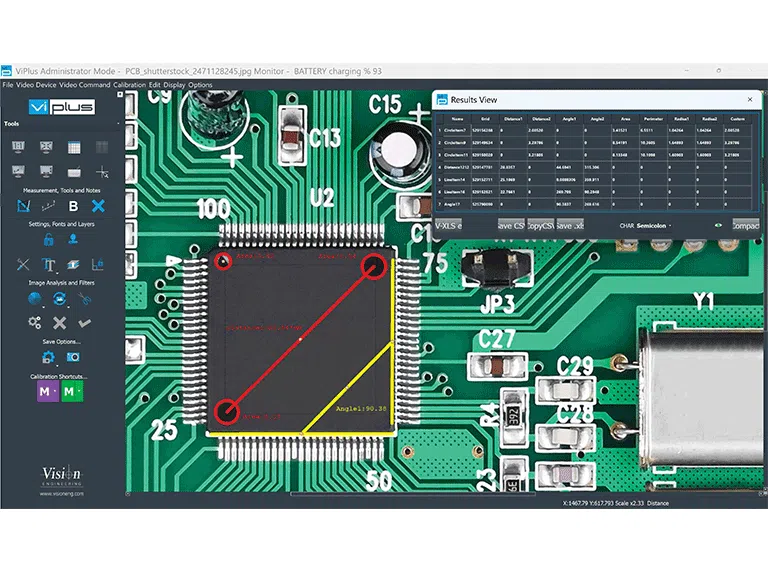

측정, 분석, 보고

HALO의 소프트웨어는 실시간 인사이트를 제공하여 놓치기 쉬운 이상 징후와 패턴을 쉽게 감지할 수 있도록 도와줍니다. 직관적인 이미지 캡처, 측정 및 분석 도구를 통해 정확하고 실행 가능한 결과를 제공하므로 데이터에 기반한 의사 결정을 더 빠르게 내릴 수 있습니다. 이를 통해 보다 효율적인 워크플로우를 지원하고 결과에 대한 신뢰도를 높일 수 있습니다.

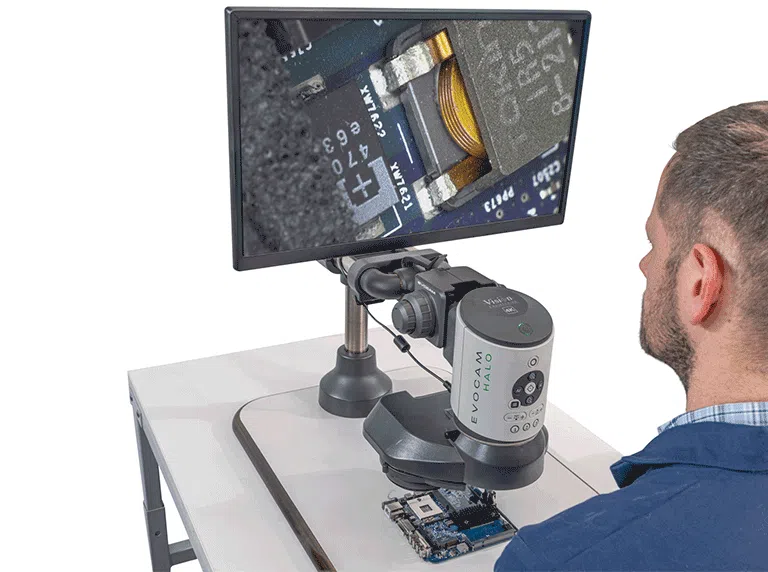

Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

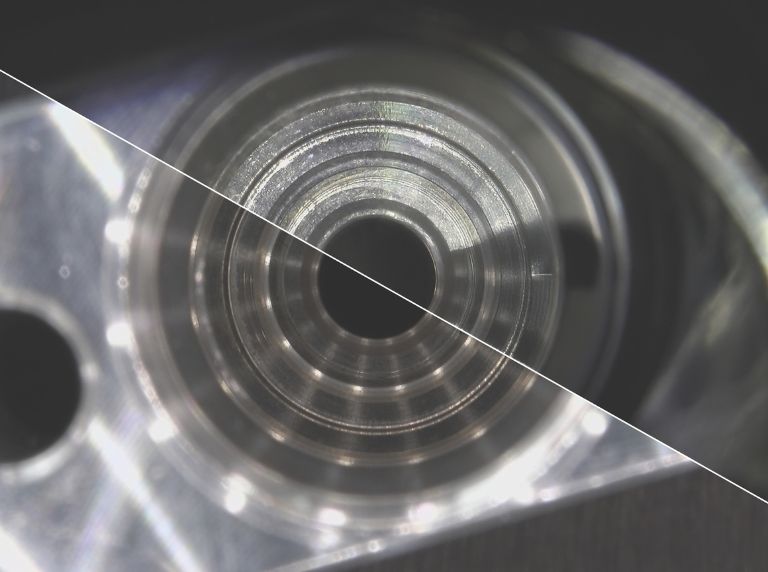

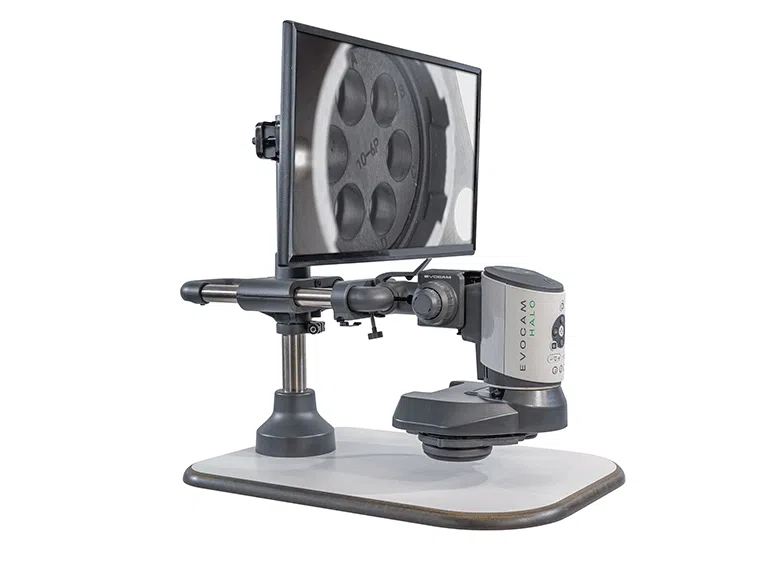

360도 경사 및 직접 뷰어(ODV)

피사체를 직접 회전하는 사선 뷰로 새로운 차원으로 촬영하세요. 직접 수직 보기에서 34° 사선 보기로 전환하고 피사체 주위를 회전하여 피사체를 더 자세히 볼 수 있습니다.

다양한 조명

최고의 이미지를 위해서는 최고의 조명이 필요하며, HALO는 이를 완벽하게 갖추고 있습니다. 4분할로 제어되는 상단 조명과 백색광 및 UV, 서브 스테이지 조명, 특수 EPI 및 콘트라스트 강화 일루미네이터가 최적의 성능을 보장합니다.

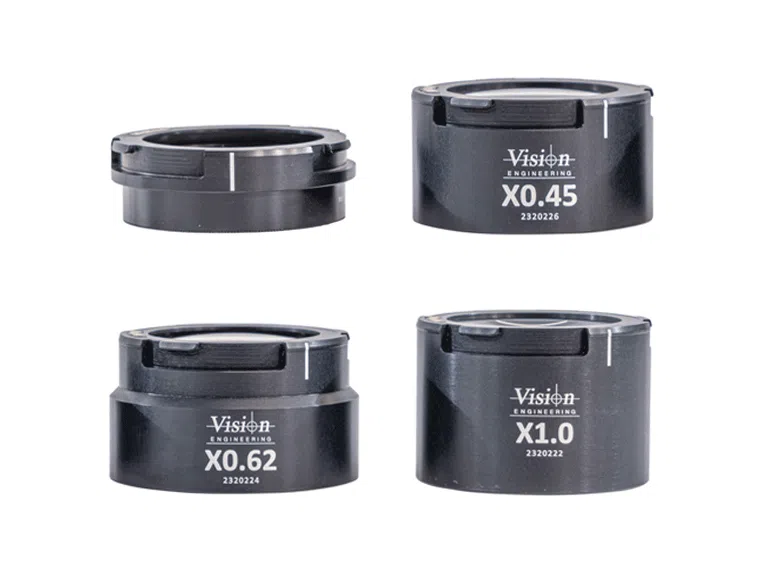

다양한 렌즈

HALO의 전용 베요넷 렌즈는 장착이 간편하고 자동 렌즈 ID 기능이 있습니다. 맞춤형 디자인은 디지털 시스템에 최적화되어 있으며 편광 또는 기타 필터를 쉽게 추가할 수 있는 필터 나사산이 포함되어 있습니다.

Technical

Optical

Specifications

Objective lens	Magnification range*	Working Distance (mm)	Horizontal field of view at low magnification (mm)
0.45x	2.16 – 43.2 x	172	295
0.62x	2.97 – 59.4 x	120	230
1.0x	4.8 – 96.0 x	84	95
1.5x	7.2 – 144 x	43	47
2.0x	9.6 – 192 x	30	29
2D	0.84 – 16.8 x	500	455
3D	1.26 – 25.2 x	333	417
4D	1.68 – 33.6 x	250	315
5D	2.11 – 42.2 x	200	235
x5 Micro **	11.70 – 234 x	21	12.05
x10 Micro **	23.41 – 468 x	21	4.4

* Based on 27″ screen
* Limited zoom availability

Field of view at max. magnification

Objective lens	Optical zoom only	Digital zoom (x2)
X0.45	16.5 mm	8.3 mm
X0.62	12.0 mm	6.0 mm
X1.0	7.5 mm	3.8 mm
X1.5	5.0 mm	2.5 mm
X2.0	3.5 mm	1.8 mm
2D	36.5 mm	18.3 mm
3D	24 mm	12.0 mm
4D	18 mm	9.0 mm
5D	14.5 mm	7.3mm
x5 Micro**	2.5 mm	1.3 mm
x10 Micro**	1.3 mm	0.7 mm

* Based on 27″ screen
* Limited zoom availability

Features

Features
Focus control	AutoFull, AutoSpot or Manual Focus
Exposure control	AutoFull, AutoSpot, Aperture Priority, Shutter Priority, Manual
Lighting control	Quadrant, White/UV and Brightness
Image control	Image Freeze, White Balance, Noise Reduction, Visibility Enhancer, Highlight Correction, Gamma, Mirror-Flip, Cross-hair
Frequency	30-25Hz (switchable)
Monitor size	7″ – 100″
Zoom	Zoom-In, Zoom-Out, Zoom-To, Zoom-Limit
Information display	On, On When Changing, Magnification Only, Off
Languages	English, French, German, Italian, Portuguese, Spanish
Presets	3 User-settable Presets
Image capture	Optional capture box or via PC connection

Camera - Hardware

Camera – Hardware
Sensor	CMOS 1/2.5” 8.51 mega pixels
Image	Ultra HD 2160p (3840 x 2160)
Camera output	4K 2160p/30fps
Camera output on computer	4K 2160p/30fps on the PCI Express card
Zoom	20:1
Digital zoom	X12, X2, Off (selectable)
Lens mount	Auto-detect Bayonet
Interface	4K HDMI

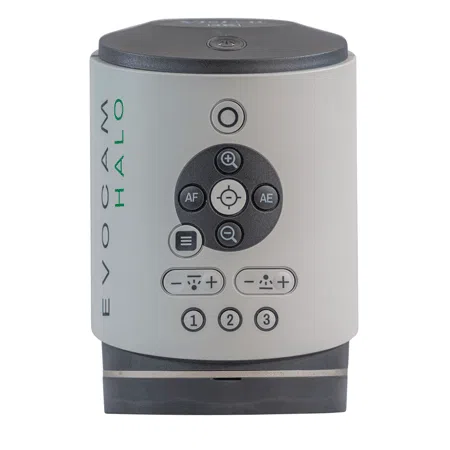

Front panel control	Image freeze, Zoom-In, Zoom-Out, Exposure Mode, Focus Mode, Menu, Ring-light Brightness, Sub-stage Brightness, Preset 1-3
Remote Control	Optional
Optics	11 AutoDetect Bayonet Mount Objective Lenses (see separate table)
Lighting Connection	Clip-on Intelligent Mount
Lighting	Intelligent 8-point Quadrant, Intelligent Wide-area Panel, Intelligent White/UV Quadrant, Sub-stage. External EPI, and Contrast-enhancing Illuminator

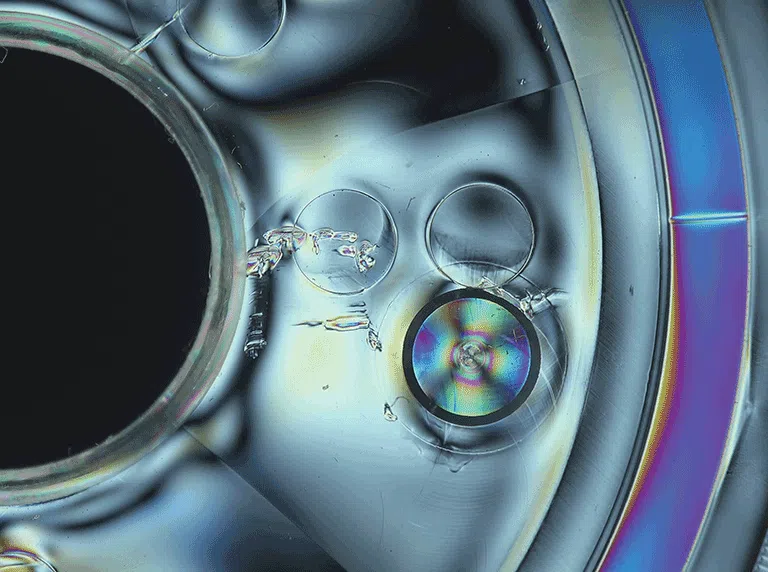

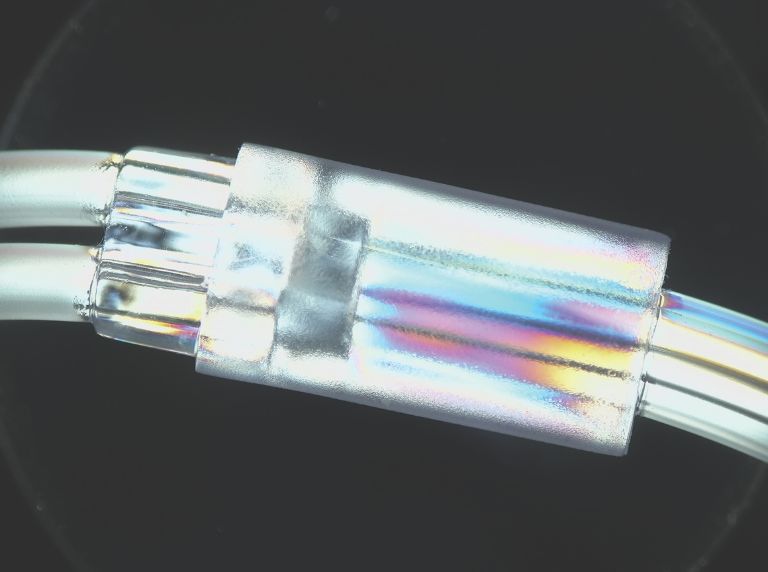

Lighting Filters	Polarisation, Colour Temperature Change

PC Requirements

PC Requirements
Operating system	Windows 10 & 11
Processor	i7 or later version, 3GHz
Graphics	Graphics card with HDMI 2.0 or higher
Memory	8GB of RAM or more
Scalability	Slot for additional x4 or x8 PCI express card

산업 전반에 걸친 정밀도

EVO Cam HALO는 산업 및 애플리케이션 전반에 걸쳐 4K 이미지 해상도의 탁월한 선명도로 검사 성능을 향상시킬 수 있습니다.

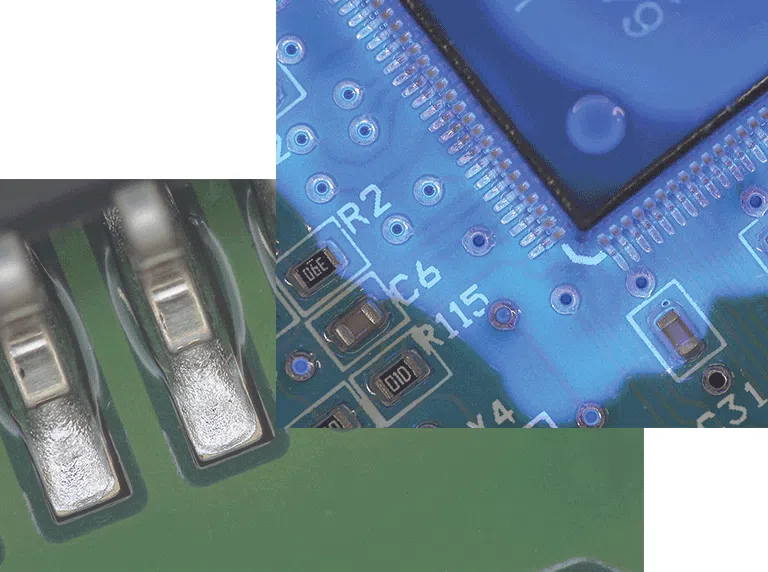

전자 및 코팅

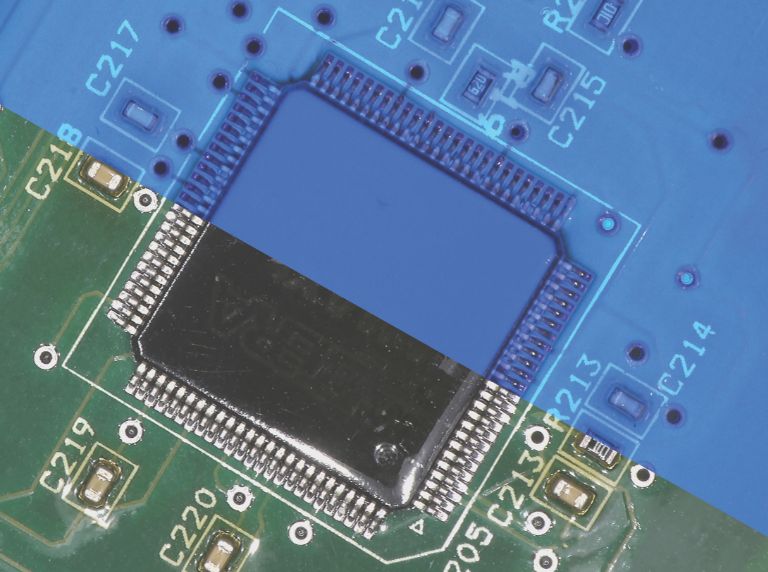

전자 제품 제조에는 인쇄 회로 기판, 도금 스루 홀, 부품, 솔더 마스크, 솔더 조인트 등을 선명하고 정확하게 볼 수 있는 시야가 필요합니다. HALO는 반사율이 높은 새 솔더를 선명하게 볼 수 있어 사용자가 리플로우 품질을 평가하는 데 도움이 됩니다. 백색 및 UV 링 라이트를 통해 형광 코팅을 쉽게 검사할 수 있습니다.
